国精产品一二三区传媒公司丨97一区二区国产好的精华液丨亚洲一区二区三区写真丨中文字幕成人精品久久不卡丨久久国产精品_国产精品

金屬表面無油、無銹，以及所構(gòu)成的轉(zhuǎn)化膜（磷化膜）能使粉末涂料大分子極性基團與基體充分“挨近”，不僅增強了粉末涂料與基體的結(jié)合力，并且還將磷化膜的防腐功用與粉末涂料的防腐功用聯(lián)合起來，這將大大促進粉末涂層的防腐功用。

1、前語

金屬表面前處理是為了添加基體與涂層的結(jié)合力。因此，進行前處理時必須徹底除掉表面的油污、銹蝕，并構(gòu)成一層細密的轉(zhuǎn)化膜，這樣涂層的物理和化學(xué)功用以及使用壽命才有所提高，粉末涂裝的優(yōu)勝功用夠充分表現(xiàn)出來。下面我們將談?wù)摬煌疤幚恚谆┕に嚺c粉末涂料的配套性不同，以及對整個涂層質(zhì)量的影響。

2、試驗方法

試驗用資料為寶鋼出產(chǎn)的電鍍鋅板，試板標(biāo)準150×750×0.8mm。所用前處理劑為廣東省江門誠信化工廠產(chǎn)品，所用粉末涂料是杜邦華佳公司供給的耐候純聚酯粉末。

2.1 工藝流程選定

要充分發(fā)揮粉末涂層的防腐功用，金屬表面前處理的磷化工序是關(guān)鍵。為此，我們根據(jù)實踐出產(chǎn)線的具體情況，選用如下工藝流程：

熱水洗→脫脂→水洗→表調(diào)→磷化→水洗→純水洗→水分烘干→靜電噴涂→粉末固化。

2.2 轉(zhuǎn)化膜的篩選及確認

我們知道，金屬表面的轉(zhuǎn)化膜按化學(xué)轉(zhuǎn)化膜類型可分為下列三種：氧化鐵-磷酸鹽膜，它是無定形膜。這種膜孔洞較多，耐蝕性稍差，處理后需再進行鉻酸鹽處理，涂層結(jié)合力較好，膜厚約0.3g/m2。

磷酸鹽鋅膜（鋅系，鋅-鈣系，鋅-錳系，鋅-鎳系，鋅-錳-鎳系等），它是結(jié)晶型膜。這種膜是多孔的，具有出色的涂裝功用，涂層結(jié)合力較好，膜厚1.0～2.0g/m2。

復(fù)合金屬氧化物膜，它是無定形膜。這種膜主要由鋅的氧化物組成，其間含有鐵、鈷和鎳。復(fù)合金屬氧化雖有較佳的涂裝功用，但其耐蝕性較差；

處理后需再進行鉻酸鹽處理。完好的復(fù)合金屬氧化物膜一般含鈷或鎳約5.4～18.0mg/m2；含鉻約6.5～16.0mg/m2。

關(guān)于耐候性純聚酯粉末涂料，選用磷酸鹽鋅膜較為適宜。因此我們選用3種不同鋅系磷化液進行相關(guān)工藝試驗，即鋅系、鋅-錳系和鋅-錳-鎳系。

2.3 涂層附著力的檢驗

經(jīng)上述三種不同前處理（磷化工藝）之后，對涂裝后的試板進行相關(guān)項目的檢驗，其間包含涂層附著力、抗沖擊性以及涂層的外觀質(zhì)量等。

選用第一種前處理工藝（一般鋅系磷化）的試板，表面經(jīng)靜電粉末噴涂（以下簡稱“噴塑” ），按百格法（間隔1mm）測得的表面涂層附著力差，成果抵達3級以上（大于35%掉落）。

選用第二種前處理工藝（鋅-錳系磷化）的試板，表面經(jīng)噴塑后按百格法（間隔1mm）檢驗得到的表面涂層附著力較好，成果抵達1級（5%掉落）。

選用第三種前處理工藝（鋅-錳-鎳系磷化）的試板，表面噴塑后按百格法（間隔1mm）檢驗得到的表面涂層附著力好，成果抵達0級（無掉落）。

這一檢驗成果表明：選用鋅-錳-鎳系磷化能很好地與耐候性純聚酯粉末涂料配伍，它的涂層功用（耐蝕性、抗沖擊性等）都優(yōu)于其它兩種磷化體系。

3、實驗結(jié)果與剖析

3.1 不同系統(tǒng)磷化膜的晶相剖析

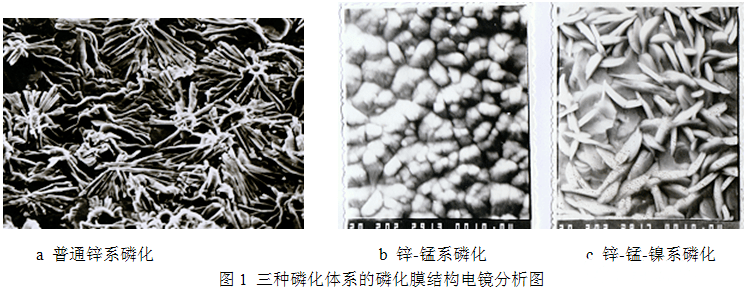

三種磷化系統(tǒng)的磷化膜結(jié)構(gòu)電鏡剖析圖見圖1。

從圖1能夠得出，磷化膜結(jié)晶的首要金屬離子成分為鋅、錳、鎳等。鍍鋅表面構(gòu)成的一般鋅系磷化膜首要是磷酸鋅結(jié)晶，在“活化中心”處結(jié)晶呈松枝狀平面輻射翻開，孔隙率高，見圖1a。在鍍鋅表面構(gòu)成的鋅錳系磷化膜首要是磷酸鋅和磷酸錳的結(jié)晶，結(jié)晶呈多面塊體狀，因為結(jié)晶方向無序，致使磷化膜較厚，空地較大，見圖1b。在鍍鋅表面構(gòu)成的鋅錳鎳系磷化膜首要是磷酸鋅、磷酸錳和磷酸鎳的結(jié)晶，結(jié)晶呈針狀或樹葉狀，結(jié)晶方向大部分有序，少量無序，致使磷化膜結(jié)晶詳盡，見圖1c。

3.2 與粉末涂料配套性

一般鋅系磷化的結(jié)晶孔隙率高，簡略吸收空氣或環(huán)境中的水分，使涂層與基體結(jié)合力下降。因此此類磷化膜與粉末涂料的配套性較差。鋅錳系磷化的結(jié)晶膜較厚，也會影響涂層與基體的結(jié)合力。特別是經(jīng)過一段時間后涂層附著力會出現(xiàn)部分變差現(xiàn)象。因此，此類磷化膜與粉末涂料的配套性不穩(wěn)定。鋅錳鎳系磷化的結(jié)晶孔隙率適中，膜結(jié)晶詳盡，粉末涂料固化時涂料分子能進入到磷化膜中，增加涂層與基體的結(jié)合力。因此，此類磷化膜與粉末涂料的配套性較好。

4、結(jié)語

在鍍鋅板表面涂裝粉末涂料時，要確保涂層的防腐功能，金屬表面前處理與粉末的配套性極其重要。磷化膜系統(tǒng)、結(jié)晶巨細、孔隙率等因素都對粉末涂層有不同程度的影響。
