国精产品一二三区传媒公司丨97一区二区国产好的精华液丨亚洲一区二区三区写真丨中文字幕成人精品久久不卡丨久久国产精品_国产精品

 環(huán)氧粉末涂料的基料樹脂的選擇

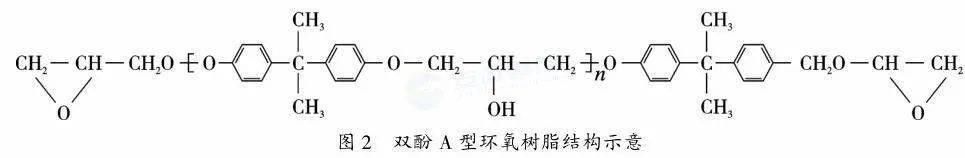

環(huán)氧樹脂包括雙酚A型和脂環(huán)族等類型。雙酚A型環(huán)氧樹脂具有高極性的環(huán)氧基和羥基，一旦加入固化劑交聯(lián)，形成不溶、不熔的三維網(wǎng)狀結構，形成的涂膜具有交聯(lián)度高、硬度高、耐磨性好、防腐蝕效果好等特點。因此在環(huán)氧粉末涂料配方設計中，較多選用雙酚A型環(huán)氧樹脂為主要成膜物質，其結構見圖2。由于分子中含有穩(wěn)定的苯環(huán)和醚鍵，分子結構較緊密，因此耐化學介質性較好，基本能長期滿足大多腐蝕環(huán)境的需要。另外環(huán)氧樹脂涂料的耐腐蝕性能可以通過各種固化交聯(lián)方式進行改進。

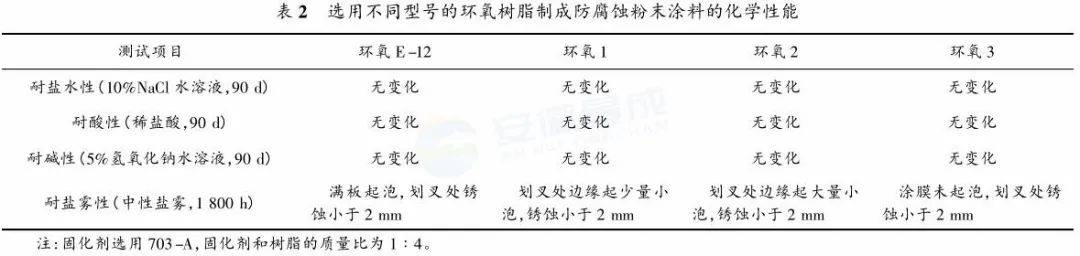

表1是粉末涂料用不同型號雙酚A型環(huán)氧樹脂的技術測試指標。表2是不同型號環(huán)氧樹脂制成粉末涂料涂層的防腐蝕性能檢測情況。根據(jù)表1中軟化點、環(huán)氧值的范圍等，最終確定環(huán)氧樹脂3為基料樹脂，其外觀明顯比普通環(huán)氧樹脂好(無色透明)。表2顯示:環(huán)氧樹脂3制成的粉末涂料涂層的防腐蝕耐化學性能最優(yōu)。因該涂料為厚涂型，要求一次噴涂固化成型，因此對涂膜的厚膜防流掛性提出要求，這就要求涂料具有較低的熔融流動性。環(huán)氧樹脂3具有較高的軟化點和較窄的分子量分布，分子結構較為規(guī)整，這就使得該樹脂在高溫固化時具有較低的熔融流動性，不易產生流掛現(xiàn)象，垂立板面較為平整。故選取環(huán)氧樹脂3作為基料樹脂。
